Mit der Christian-Weiß-Siedlung in Ludwigshafen hat Hochbau-Niederlassung Karlsruhe hat im Auftrag der lnwoca und der GAG Ludwigshafen anstelle einer Wohnsiedlung aus den 1930er Jahren eine neue Wohnanlage mit insgesamt 168 Wohnungen und Tiefgarage schlüsselfertig errichtet.
Unserem Baustatik Büro wurde bei dem Projekt die gesamte Tragwerksplanung einschließlich Erdbebennachweis sowie die Objektüberwachung anvertraut. Die besondere Komplexität des Projekts ergab sich aus der Anordnung mehrerer Gebäude auf einer gemeinsamen Tiefgarage und den anspruchsvollen innerstädtischen Randbedingungen.

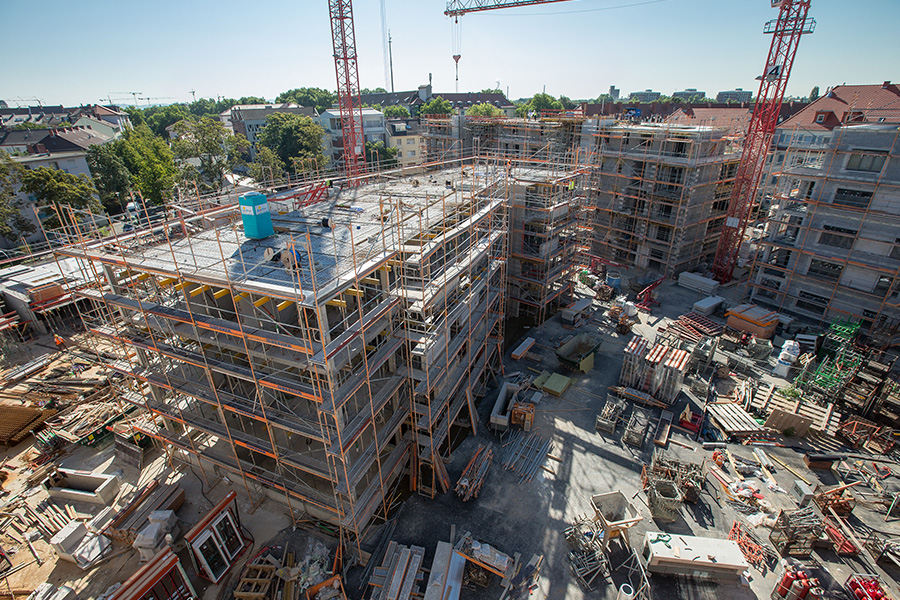

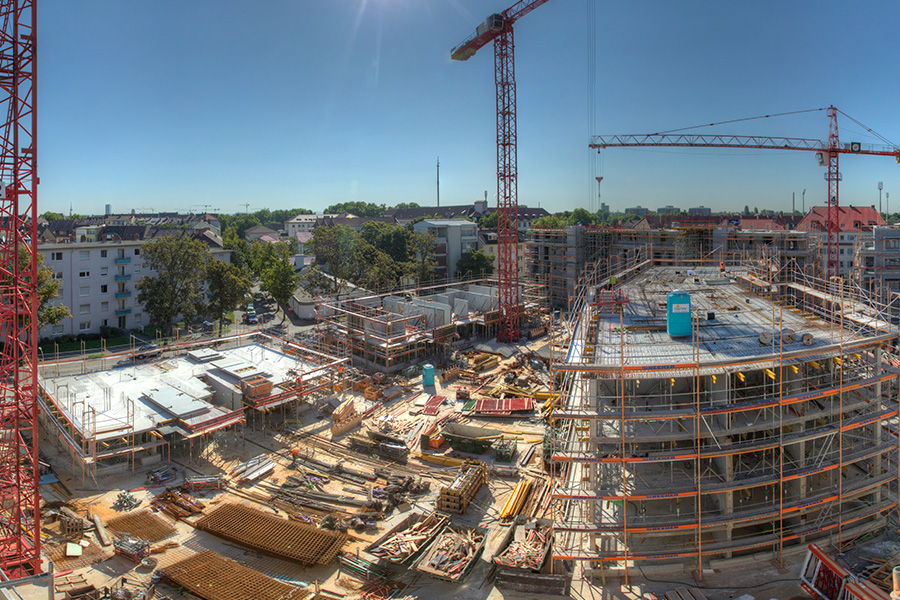

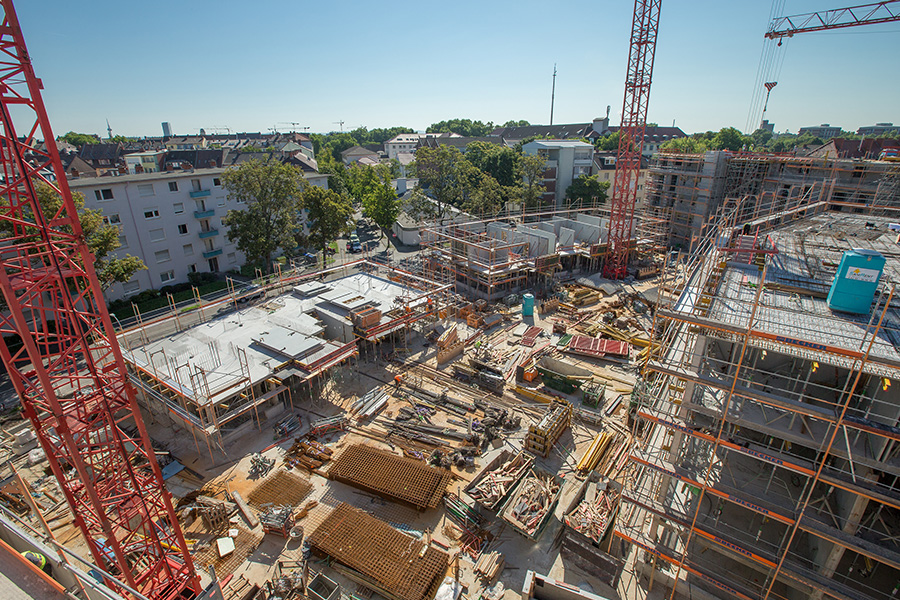

Der Gebäudekomplex der Christian-Weiß-Siedlung besteht aus sechs Wohnhäusern, die auf einer gemeinsamen Tiefgarage errichtet wurden. Die Tragwerksplanung umfasste sämtliche Phasen von der Grundlagenermittlung bis zur Vorbereitung der Vergabe sowie die Objektüberwachung und den projektspezifischen Erdbebennachweis.

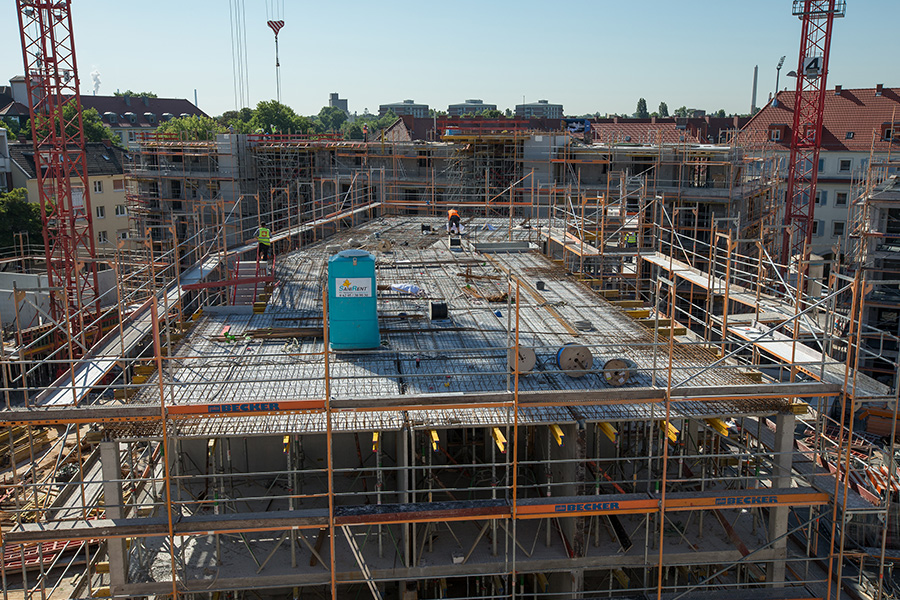

Eine zentrale konstruktive Herausforderung stellte die Ausbildung der Tiefgaragendecke als Flachdecke dar. Die Lasten der aufstehenden Gebäude mussten teilweise über wandartige Träger innerhalb der aufgehenden Wände abgetragen werden. In besonders hoch beanspruchten Bereichen waren zudem komplexe konstruktive Maßnahmen zur Aufnahme der Durchstanzlasten erforderlich. Die polygonale Grundstücksform bedingte darüber hinaus eine anspruchsvolle, radiale Bewehrungsführung, die eine hohe planerische Präzision erforderte.

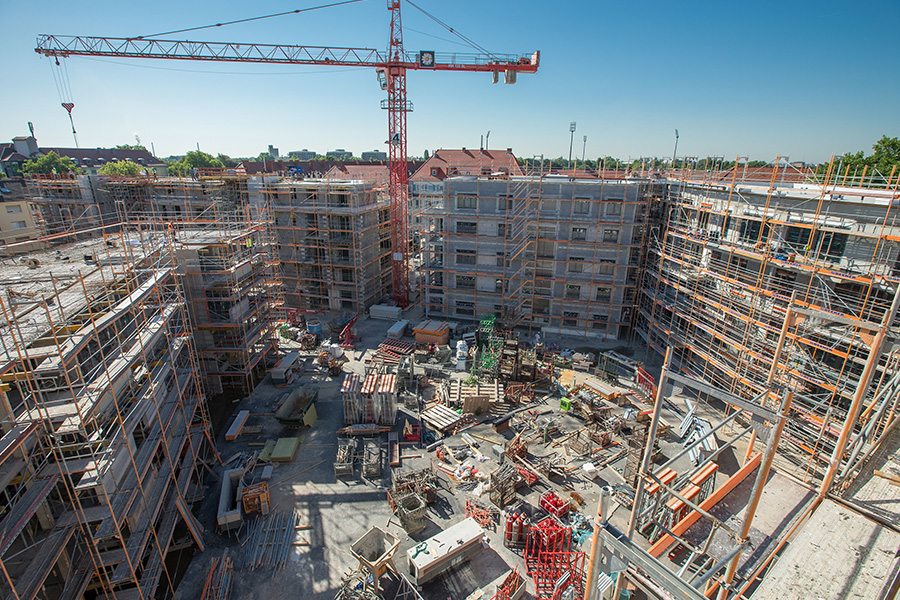

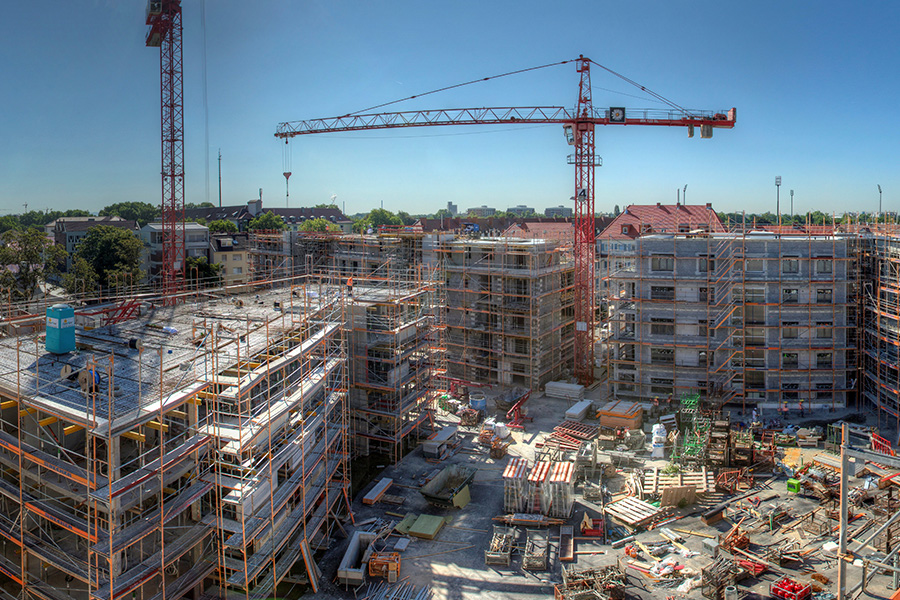

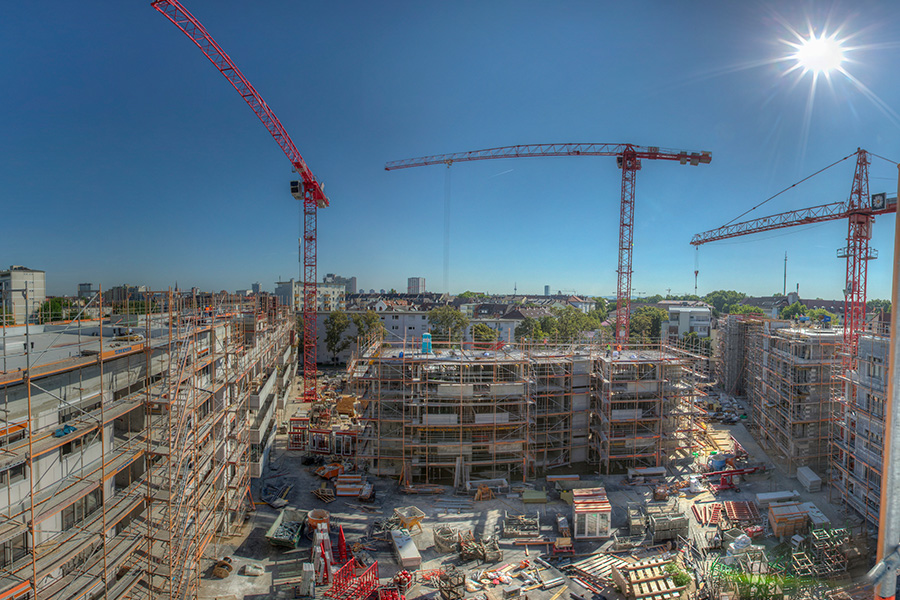

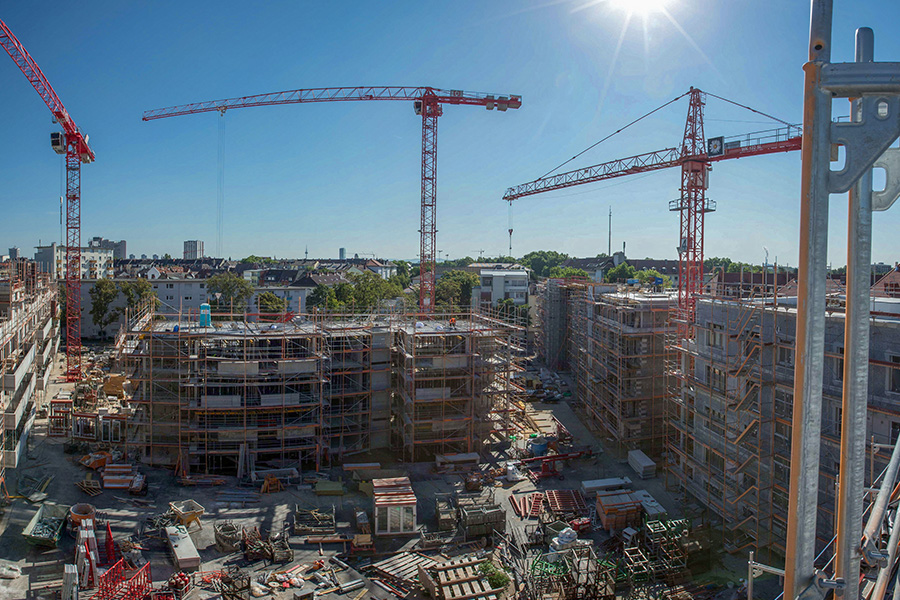

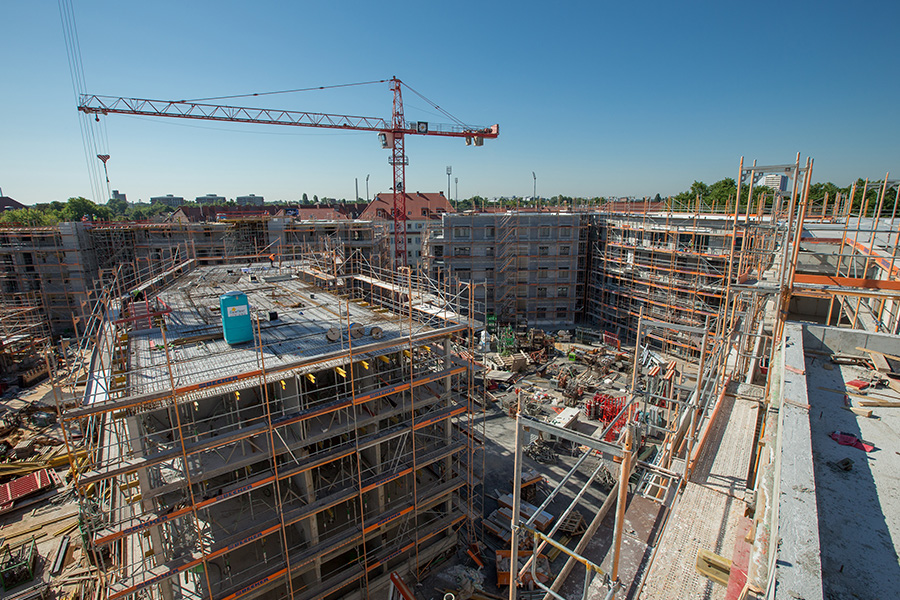

Zusätzlich stellte die innerstädtische Lage mit sehr beengten Platzverhältnissen hohe Anforderungen an Planung und Bauablauf. Der Verbau erfolgte unmittelbar an mehreren Hauptverkehrsstraßen. Die Fundamente der Baukräne wurden in die Bodenplatte der Tiefgarage integriert, sodass die Gebäude abschnittsweise um die Kräne herum errichtet werden konnten. Nach Abschluss der Rohbauarbeiten wurden die Kräne zurückgebaut und die hierfür vorgesehenen Öffnungen in der Bauwerksmitte statisch nachträglich geschlossen.
Leistungsphasen 1–6 und 8 nach HOAI
Tragwerksplanung von der Grundlagenermittlung über Vor- und Entwurfsplanung bis zur Ausführungsplanung, Vorbereitung der Vergabe sowie Objektüberwachung.
Erdbebennachweis
Erstellung des projektspezifischen Erdbebennachweises unter Berücksichtigung der Gesamtstruktur des Gebäudekomplexes.
Tragwerksplanung für Mehrgebäude-Komplex
Statische Konzeption für sechs Wohnhäuser auf gemeinsamer Tiefgarage.
Flachdecken- und Durchstanznachweise
Planung wandartiger Träger sowie komplexer Konstruktionen zur sicheren Aufnahme hoher Durchstanzlasten.
Bewehrungsplanung mit radialer Führung
Entwicklung einer angepassten Bewehrungsführung aufgrund der polygonalen Grundstücksgeometrie.
Bauablaufbezogene Tragwerksplanung
Integration der Kranfundamente in die Bodenplatte der Tiefgarage sowie statische Planung der temporären Bauzustände.
Koordination und baubegleitende Beratung
Enge Abstimmung mit Bauleitung und ausführenden Firmen unter innerstädtischen Randbedingungen.
